《石油鉆桿耐磨帶焊機》技術規格書
1.設備規格要求
1.1用途與范圍：
1.1.1用途：用于鉆桿耐磨帶多段環縫自動敷焊;
1.2.2適用鉆桿規格：外徑80mm≤Ф≤250 mm；工件長度≤14m；工件重量≤1000kg.
1.2設備配置

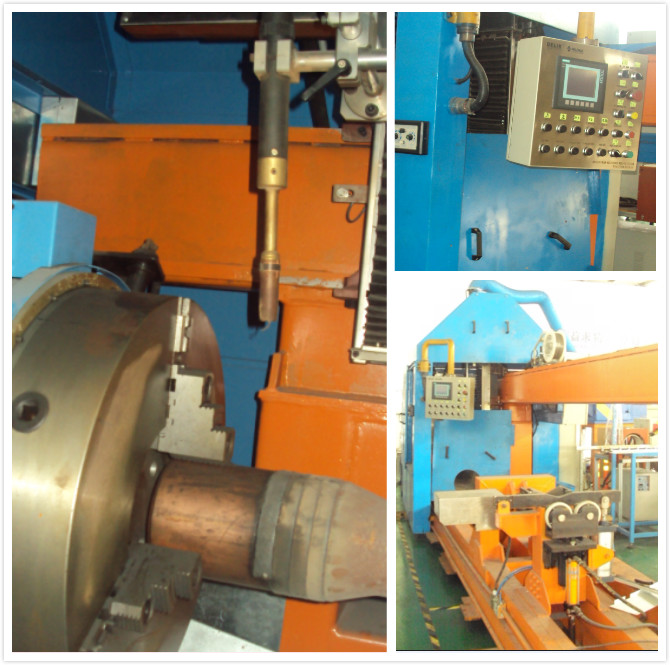

1.2.1主機：含通孔動力卡盤及支撐機構，焊接系統，焊接擺動系統，機構行走系統和三維調節系統：
1.2.2該設備采用工件旋轉，焊槍固定在擺動器上，電弧擺動焊接方式。
1.2.3采用熔化CO2氣體保護自動焊接方式，配套松下焊接電源、專用送絲機、焊接循環冷卻水箱、缺水報警功能，焊接運行過程中，電弧穩定、持續，焊接部位邊緣整齊均勻；
1.2.4鉆桿18°臺階焊接功能；
1.2.5中部焊接功能A：移動鉆桿至焊接區鉆桿中部焊接功能，；
1.2.6中部焊接功能B：焊槍移動到設備中部焊接功能；
1.2.18主要技術參數
控制電源 | DC24V | 焊接電源 | 三相 AC380V 50 |
焊接工件直徑 | Ф80~250 mm | 焊槍電動升降行程 | 450 mm |
工件有效長度 | 14 m | 焊槍手動微調距離 | X、Y±30 mm，Z向 ±50 mm |
軸向移動范圍 | ≥500 mm | 主軸轉速 | 0.1~3r/min |
工件中心高 | 1050 mm | 焊接電源 | 松下 |
擺動速度 | 0.1~3m/min無極可調 | 擺動范圍 | 0~80 mm |
2.設備組成與使用條件

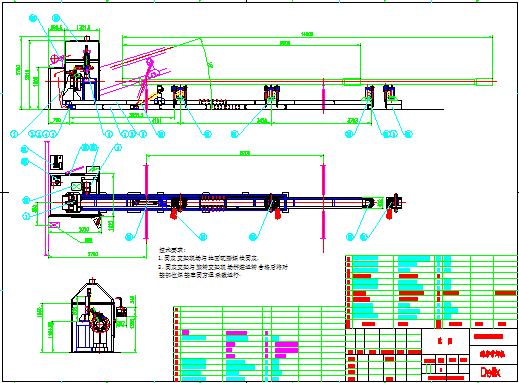

2.1設備組成
石油鉆桿耐磨帶焊機主機（含焊接主機系統、鉆桿支撐及軸向輔送系統、機架） 1套
石油鉆桿耐磨帶焊機電控系統 1套
石油鉆桿耐磨帶焊機液壓站 1套
2.2設備使用條件
2.3.1工作電源：AC380V/220V±5% 50Hz
2.3.2配電功率：50kw
2.3.3氣源壓力：0.5—1.0MPa
2.3.4配耗氣量：<100L/min(過濾精度≤40u)
2.3.5占地空間：15,000mmx2,500mmx2,500mm(LxWxH)
2.3.6環境溫度：-10~40℃
3.元件品牌
3.1元件品牌
3.1.1氣缸采用Airtac品牌，核心氣動元件(閥等)采用FESTO品牌。
3.1.2 液壓站采用意大利Hydr-app品牌。
3.1.3 PLC、觸摸屏、變頻器采用SIEMENS品牌。低壓電器元件采用Schneider/ABB/Omron品牌。
3.1.5PHOENIX接線端子、打印線號、不銹鋼標牌、警示標貼。
