圖2    熱清潔爐

圖3    噴砂

圖4    噴涂

圖5    石油管道連續烘干爐

圖6    固化涂層

二、工藝特點

本工藝熔合石油管道先進的涂層最新技術及生產工藝，配備先進設備及涂料，能按照世界涂層標準，規劃生產高質量的涂層產品。

三、關鍵設備

1. 石油管道噴涂設備

圖7  石油管道內噴涂機

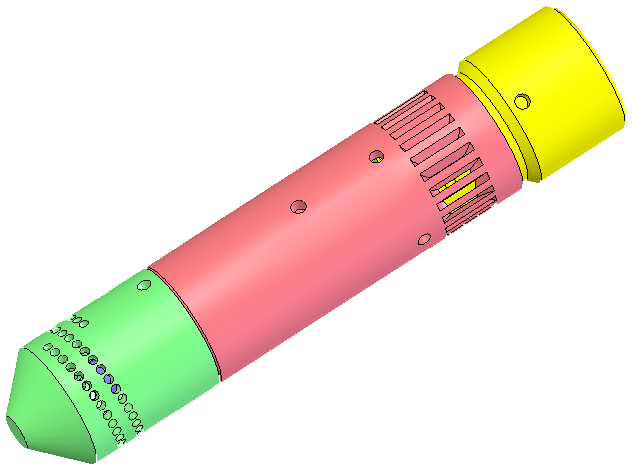

圖8  高速噴頭結構示意圖

涂料經高速旋轉的霧化頭在離心力作用下高效霧化并粘附于管道內壁。本機溶合各機械、流體、氣動、電控于一體實現離心霧化噴涂，保證涂層均勻、光亮。本機專為石油鉆桿、油管內噴涂設計。

2．石油管道噴砂設備

圖9  石油管道內壁噴砂設備

圖10  噴砂處理后的油管

圖11  噴砂處后管內表面
